API五轴数控机床精度检测高效解决方案

微信图片_20230626113628.jpg五轴数控机床和精度检测

随着科学技术的日新月异和加工制造业对于高精度的追求,数控机床技术得以迅猛发展,五轴数控机床以其科技含量高、精度高、加工复杂曲面能力强等优势特点,成为了航空航天医疗制造电子制造、精密器械制造、军工制造、科技研发等等领域的核心生产力,其市场占有率越来越高。在这些高端制造市场环境下,五轴机床的整体性能再提升和精度检测问题就受到了格外的关注。

五轴数控机床检测遇到的问题

通常来讲,五轴数控机床包含三个直线轴和两个旋转轴,直线轴的检测用常规的激光干涉仪即可实现;但是旋转轴的检测,尤其是机床摆动轴的检测则成为一项问题。使用间接方法测量,首先需要针对设备制作大量专用工装,并拆卸部分机械部件,费时费力。而且,测量过程中还要引入线性轴的误差,影响测量结果的准确性。

API解决方案

API XD Laser激光干涉仪和Swivelcheck角摆检查仪组合,可高效解决五轴数控机床检测中遇到的各项难题。

API开发了可一次性测量6个参数的XD Laser 6D激光干涉仪,可同时检测X、Y、Z、偏摆角、俯仰角、滚动角六项指标,对数控机床的定位精度、重复定位精度、反向间隙、导轨水平和垂直方向直线度、每个测量点的偏摆/俯仰/滚动角度误差进行诊断和评估,只需一套镜组、一次安装测量,节省用户购机成本和使用常规激光干涉仪时反复调整光路的时间。

实践证明,使用API XD Laser 6D激光干涉仪进行检测,效率较使用常规激光干涉仪可提升5倍!

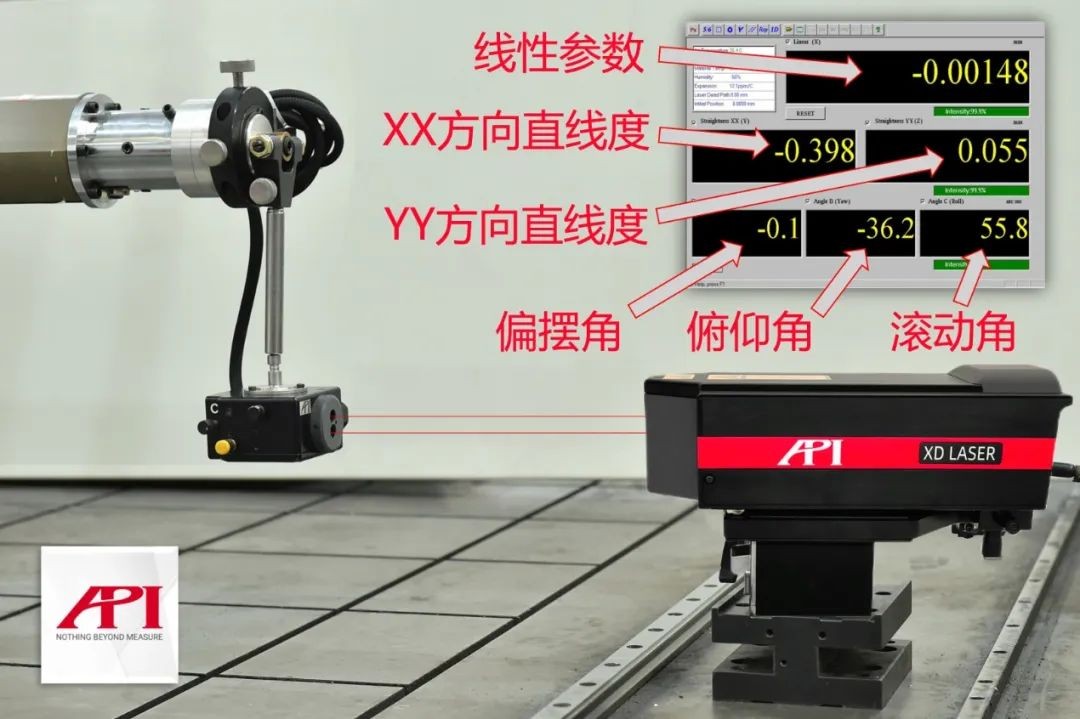

图1:API激光干涉仪同时检测6项参数

与此同时,API还针对性地开发了Swivelcheck角摆检查仪,用于快速检查数控机床转角误差。

Swivelcheck角摆检查仪可单独使用,也可配合XD Laser激光干涉仪使用:

配合XD Laser激光干涉仪,可以测量数控机床水平旋转轴的角度精度,测量精度可达±1arcsecond;单独使用测量摆动轴的角度精度,测量精度可达±2arcsecond,且不用拆卸机床关键部件。

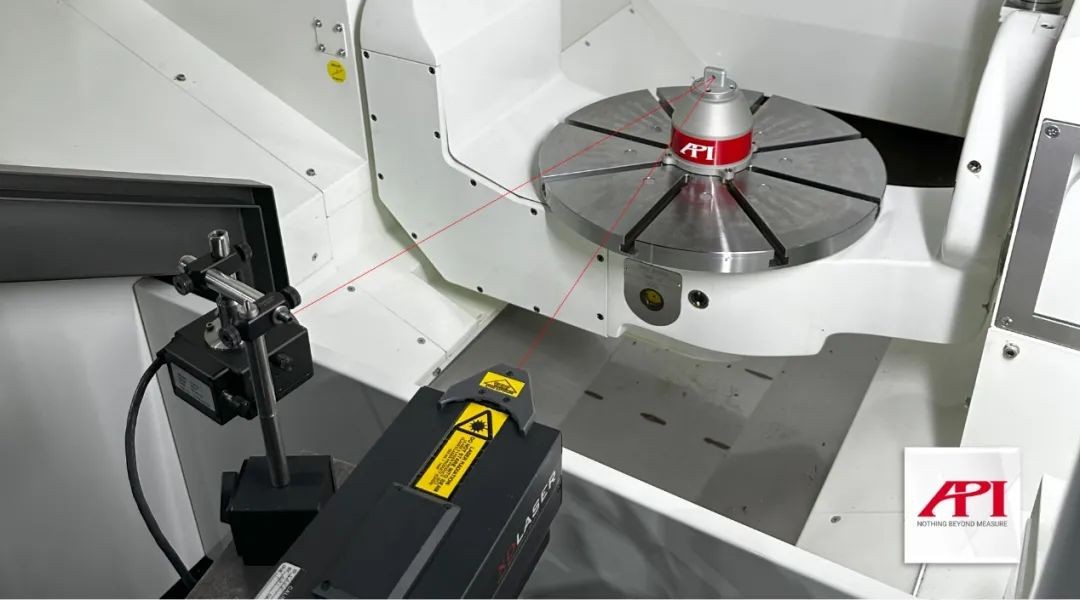

图2:角摆检查仪配合激光干涉仪检测水平旋转轴角度精度


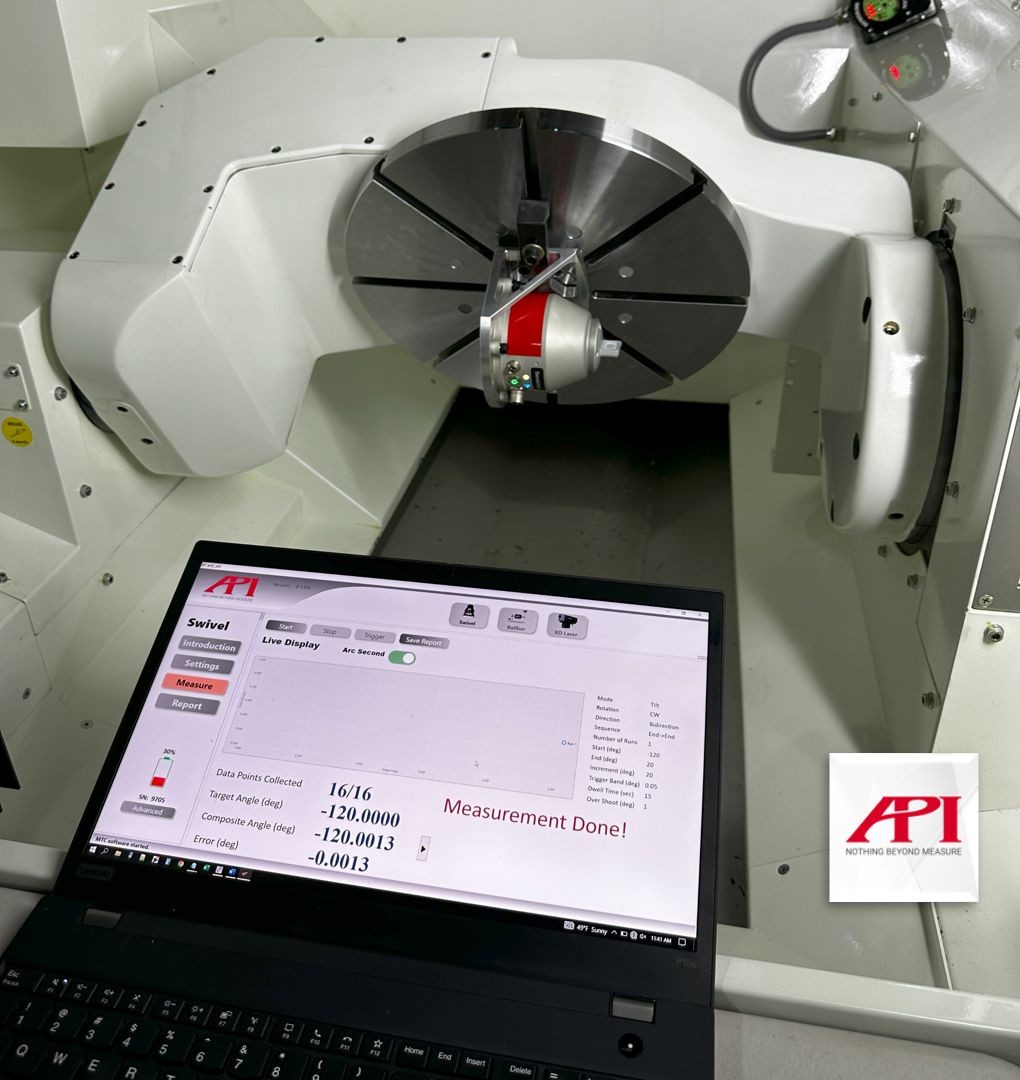

图3:角摆检查仪单独使用检测摇篮式工作台的摆动角度

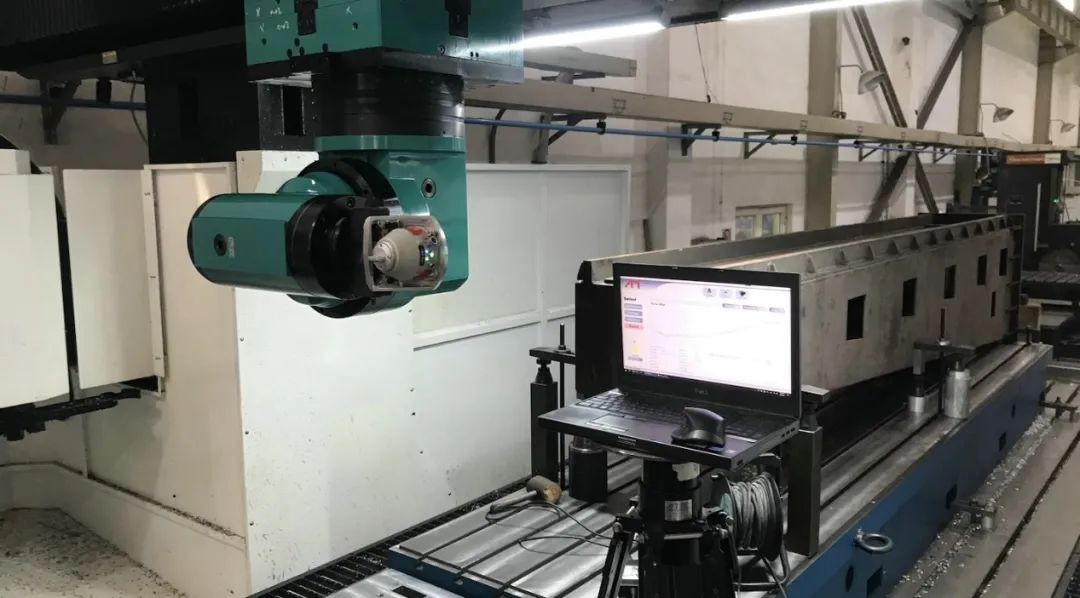

图4:角摆检查仪单独使用检测A轴的摆动角度

总 结

API品牌XD Laser激光干涉仪和Swivelcheck角摆仪组合,完美契合五轴数控机床线性精度和各类角度精度的检测的需求,人机界面友好,操作简单、方便、快捷,可高效实现对机床21项几何精度的测量校准。


图5:API公司总部大楼

关于API

API品牌由Kam Lau博士在1987年创立于美国马里兰州的罗克韦尔,是激光跟踪仪的发明者,同时持有多项全球领先测量科技的专利,是精密测量科技领域的引领者;API自成立以来,始终致力于机械制造领域精密测量仪器和高性能传感器的研发和生产,产品已广泛应用于世界各国的先进制造领域,并在坐标测量和机床性能测试的高精度标准方面处于领先地位。
